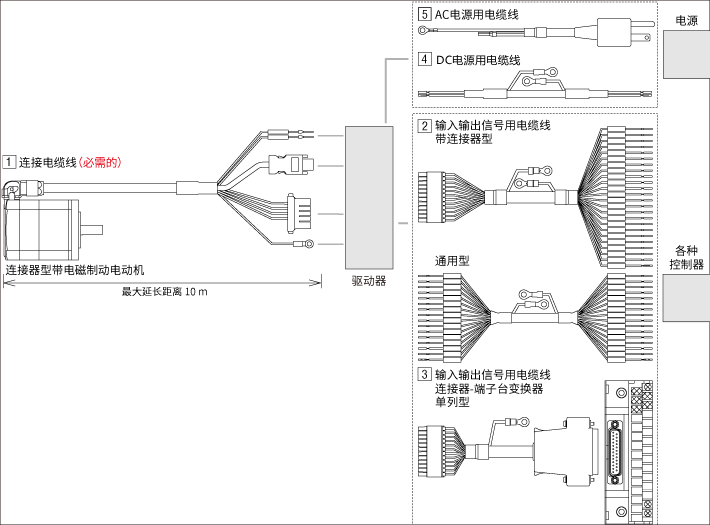

电动机与驱动器间连接的电缆线。 如电缆线需要弯曲，请使用可动连接电缆线。

• ※备有出线方向不同的3种电缆线。选择电缆线出线方向时，请将安装方式纳入考量。

[1]连接电缆线

电缆线出线方向	长度（m）	电动机/编码器用	电动机/编码器/电磁制动用
		品名	品名
	1	CCM010Z1AFF	CCM010Z1BFF
	2	CCM020Z1AFF	CCM020Z1BFF
	3	CCM030Z1AFF	CCM030Z1BFF
	5	CCM050Z1AFF	CCM050Z1BFF
	7	CCM070Z1AFF	CCM070Z1BFF
	10	CCM100Z1AFF	CCM100Z1BFF
	1	CCM010Z1AVF	CCM010Z1BVF
	2	CCM020Z1AVF	CCM020Z1BVF
	3	CCM030Z1AVF	CCM030Z1BVF
	5	CCM050Z1AVF	CCM050Z1BVF
	7	CCM070Z1AVF	CCM070Z1BVF
	10	CCM100Z1AVF	CCM100Z1BVF
	1	CCM010Z1ABF	CCM010Z1BBF
	2	CCM020Z1ABF	CCM020Z1BBF
	3	CCM030Z1ABF	CCM030Z1BBF
	5	CCM050Z1ABF	CCM050Z1BBF
	7	CCM070Z1ABF	CCM070Z1BBF
	10	CCM100Z1ABF	CCM100Z1BBF

[1]可动连接电缆线

电缆线出线方向	长度（m）	电动机/编码器用	电动机/编码器/电磁制动用
		品名	品名
	1	CCM010Z1AFR	CCM010Z1BFR
	2	CCM020Z1AFR	CCM020Z1BFR
	3	CCM030Z1AFR	CCM030Z1BFR
	5	CCM050Z1AFR	CCM050Z1BFR
	7	CCM070Z1AFR	CCM070Z1BFR
	10	CCM100Z1AFR	CCM100Z1BFR
	1	CCM010Z1AVR	CCM010Z1BVR
	2	CCM020Z1AVR	CCM020Z1BVR
	3	CCM030Z1AVR	CCM030Z1BVR
	5	CCM050Z1AVR	CCM050Z1BVR
	7	CCM070Z1AVR	CCM070Z1BVR
	10	CCM100Z1AVR	CCM100Z1BVR
	1	CCM010Z1ABR	CCM010Z1BBR
	2	CCM020Z1ABR	CCM020Z1BBR
	3	CCM030Z1ABR	CCM030Z1BBR
	5	CCM050Z1ABR	CCM050Z1BBR
	7	CCM070Z1ABR	CCM070Z1BBR
	10	CCM100Z1ABR	CCM100Z1BBR

可动电缆线使用注意事项

[3]输入输出信号电缆线 连接器-端子台变换单元单列型

连接器－端子台变换器

[4]RS-485通信用电缆线

此电缆线用于连接内藏定位型的驱动器。请告诉我网络转换器与驱动器的连接方法。

	品名	长度 （m）
	CC001-RS4	0.1
	CC002-RS4	0.25

[5]FLEX用通信电缆线

此电缆线可方便地将FLEX对应产品连接到通过RS-485通信进行Modbus控制的各种设备。
提供电缆线一端带有非捆绑电线的通用型和可直接连接到施耐德电气日本控股有限公司的可编程显示器的专用型。

通用型

[6]DC电源用电缆线

DC电源输入与电磁制动用屏蔽电缆线。 带有便于屏蔽接地的圆形端子接地线。

	品名	长度 （m）	AWG	绝缘体 外径	成品 外径
	CC02D005-3	0.5	20	φ1.65	φ5.9
	CC02D010-3	1
	CC02D015-3	1.5
	CC02D020-3	2
	CC02D050-3	5

[7]AC电源用电缆线
